山西某农户采用空气源热泵采暖，既节能又省事

2022-12-05

本期分享优秀案例山西恒通绿景科技有限公司《山西省运城市夏县裴介庄村某燃煤锅炉改造项目》，该项目在2022“节能杯”第七届热泵系统应用设计大赛中荣获“热泵户式供暖最佳应用奖”。

建筑物概况和用途简介

裴介庄村李XX家是典型的老式农村住房，房屋建筑面积约120㎡，共1层。

设备配置概况和用途简介

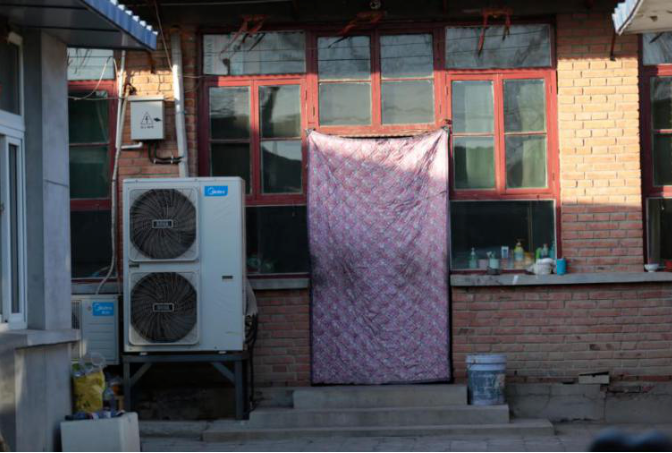

本次设计配置1台美的暖家•低温变频DNLF-V140W/NN1系列空气源热泵机组制热，采暖末端为暖气片。

设计方案

项目概况

1、项目名称：山西省运城市夏县裴介庄村某燃煤锅炉改造项目

2、项目地址：山西省运城市夏县裴介镇裴介庄村

3、项目用途：空气能热泵机组供暖

4、项目采暖设备：美的暖家•低温变频DNLF-V140W/NN1空气源热泵机组

5、项目基本概况：房屋建筑面积120㎡，末端为暖气片供暖。

设计依据

1、《民用建筑供暖通风与空气调节设计规范》GB50376-2012；

2、《全国民用建筑工程设计技术措施暖通空调•动力》 2009版；

3、《建筑给水排水及采暖工程施工质量验收规范》GB50242—2002；

设计参数

1、冬季室外计算参数

按照《民用建筑供暖通风与空气调节设计规范》GB50736-2012要求，采用历年日平均温度。

2、室内设计参数

热负荷计算

建筑物的采暖单位面积热负荷qn详见下表：

单位面积热负荷法：Qn=k×qn×S

式中：Qn——建筑物的采暖设计热负荷，W

S——建筑物的建筑面积，㎡

qn——建筑物的单位采暖面积热负荷，W/㎡

k——附加系数，取1.1。

根据以上数据，及我公司空气能设计经验。建筑物外墙保温良好环境下，居民住宅采暖热负荷取60W/㎡。

总热负荷Qn=120×60×1.1≈7.9kW

热泵机组的选型

根据采暖所需的热负荷，以及该地区冬季空调环境温度-5.4℃，设计采用美的暖家•低温变频DNLF-V140W/NN1空气源热泵机组制热。在冬季采暖室外计算温度-5.4℃，满足55℃出水温度的情况下，机组制热量约12kW，选型计算如下：

7.9kW÷12kW≈1台。

故选用1台DNLF-V140W/NN1机组即可满足李效荣家采暖的需求。

实际使用效果

节能

经过一个采暖季的运行使用，机组节能良好，用户满意。

环保减排

机组运行噪音小，不污染大气环境，用户使用安心。

用户评价

设备智能好控制，而且非常省电，还没有污染，原来使用燃煤锅炉，每天晚上还需人工加煤。用了空气源热泵机组以后，省下了好多事还节能对环境也好，用户表示非常满意。
